LCR-mittari FNIRSI LCR-ST2Plus

Description

FNIRSI LCR-ST2Plus LCR-mittari, jossa on useita mittaustaajuuksia ja älykäs lajittelu

• Mittaa R-, C- ja L-arvoja sekä jännitettä enintään ±30 V ja diodeja (eteenpäinjännite enintään 0,7 V)
• Viisi mittaustaajuutta (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz) ja neljä RMS-testijännitettä (0,1 V, 0,3 V, 0,6 V, 1,0 V)
• Automaattinen komponenttien tunnistus ja lajittelutoiminto komponenttierien nopeaa tarkastusta varten

FNIRSI LCR-ST2Plus on pinsettimuotoinen LCR-testaaja elektronisten komponenttien mittaamiseen ja analysointiin. Se sopii laitteiden vianetsintään ja huoltoon sekä uusien piirien kehittämiseen sekä laboratorio-olosuhteissa että kenttätyössä.

Komponenttien mittaukseen työpajassa, laboratoriossa ja kentällä

Laite tunnistaa automaattisesti vastukset, kondensaattorit ja kelat ja näyttää samanaikaisesti kaksi keskeistä mittausarvoa näytöllä. Perusarvojen lisäksi se voi näyttää myös parametreja kuten D, Q, Z, X, θ ja ESR, mikä helpottaa komponenttien ominaisuuksien arviointia ilman, että tarvitsee käyttää useita eri mittauslaitteita.

Tekniset tiedot

• Valmistaja: FNIRSI
• Malli: LCR-ST2Plus
• Vastuksen mittausalue: 10 mΩ – 10 MΩ
• Kapasitanssin mittausalue: 1 pF – 22 mF
• Induktanssin mittausalue: 1 μH – 10 H
• Jännitteen mittaus: enintään ±30 V
• Dioditesti: eteenpäinjännite enintään 0,7 V
• Mittaustaajuudet: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• RMS-testijännite: 0,1 V, 0,3 V, 0,6 V, 1,0 V
• Taajuuskäyrä: 100 Hz – 100 kHz
• Näyttö: 1,47 tuuman HD-värinäyttö
• Käyttöaika: noin 3 tuntia
• Akku: 300 mAh litium
• Lataus/liitäntä: USB-C (Type-C)
• Mitat: 31 × 170,7 × 20,3 mm
• Paino: noin 60,8 g
• Käyttölämpötila: 0 ℃ – 50 ℃ (ilmankosteus ≤ 75 %)
• Säilytyslämpötila: -20 ℃ – 60 ℃ (ilmankosteus ≤ 75 %)

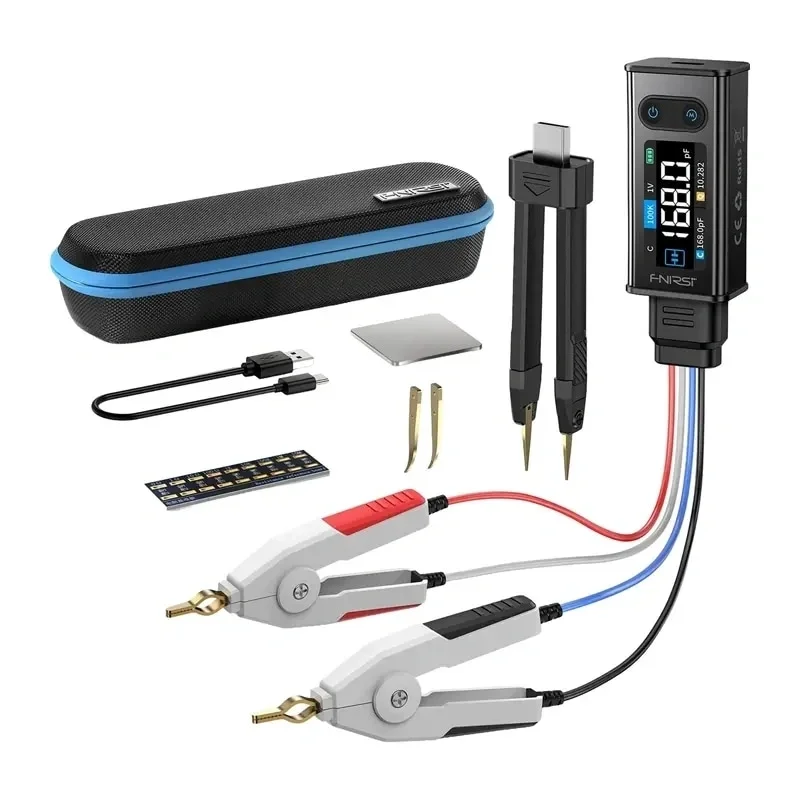

• Sisältää: LCR-testaaja, säilytyskotelo, kaareva anturi, oikosulkulevy, datakaapeli, Kelvin-liitäntäkaapeli, käyttöohje
