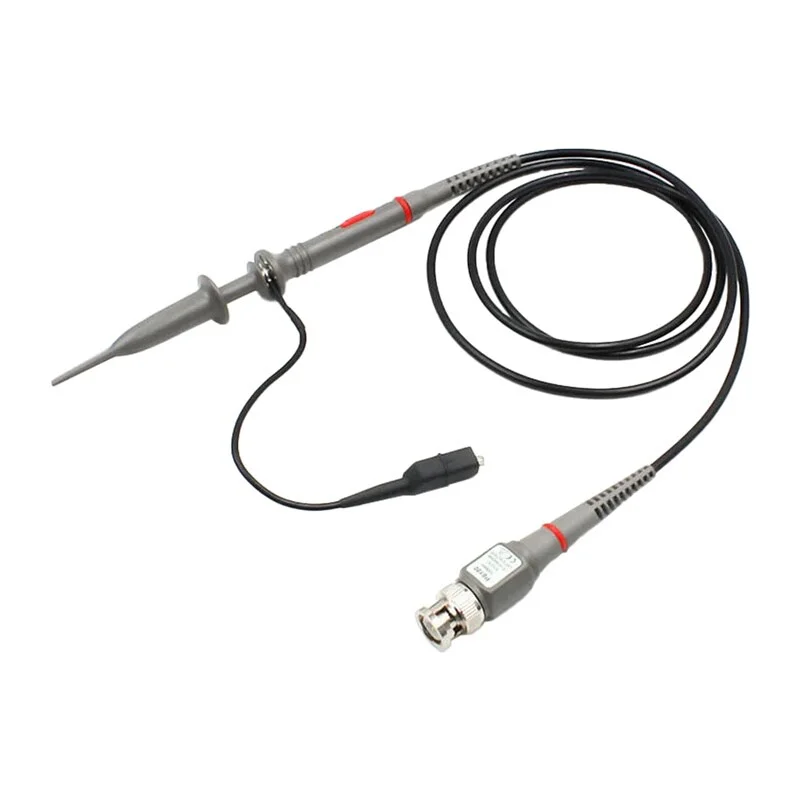

Fnirsi P6100 oskilloskooppianturi

Description

Oskilloskooppitunnistin 1X/10X vaimennuksella ja jopa 100 MHz kaistanleveydellä

• Taajuusvaste: DC-6 MHz (1X), DC-100 MHz (10X)
• Käyttöjännite: <200>
• 120 cm:n kaapeli ja n. 80 g:n paino helpottavat työskentelyä työpöydän ääressä

Fnirsi P6100 on oskilloskooppianturi elektronisten signaalien mittaamiseen diagnostiikan, huollon ja yleisten elektroniikkatöiden aikana. Sen 1X- ja 10X-tilojen avulla voit sovittaa anturin asetukset mitattavaan piiriin ja tyypillisiin oskilloskooppiasetuksiin työpajoissa ja harrastelaboratorioissa.

Käytännön käyttö elektroniikan vianmäärityksessä

Käytä anturia mittausasemalla kytkemällä se piirilevyjen ja elektroniikkamoduulien testipisteisiin. 120 cm:n kaapeli tukee helpompaa reititystä vaikeammin saavutettaviin mittauskohteisiin, ja kevyt rakenne auttaa vähentämään oskilloskoopin tuloliitäntään kohdistuvaa rasitusta.

Mukana

• Fnirsi P6100 oskilloskooppianturi

Specificfikation – Valmistaja: Fnirsi – Malli: Fnfirsi, FnsiSeab, FnsiSeab, FnsiSeab: P6100 – Taajuusvaste: DC-6 MHz (1X-tila), DC-100 MHz (10X-tila) – Vaimennussuhde: 1:10 – Sisääntulokapasitanssi: 1X: 85 pF-120 pF, 10X: 18,5 pF-22,5 pF – Kompensointialue: 10 pF-30 pF – Nousuaika: < 3,5 ns - Käyttöjännite: 1X: < 200 V DC + AC (huippu), 10X: < 600 V DC + AC - Kaapelin pituus: 120 cm - Käyttölämpötila-alue: -10°C - +50°C - Varastointilämpötila-alue: -20°C - +75°C - Kosteus: ≤ 5 % (suhteellinen kosteus) - Paino: 80 g - Väri: harmaa-musta
