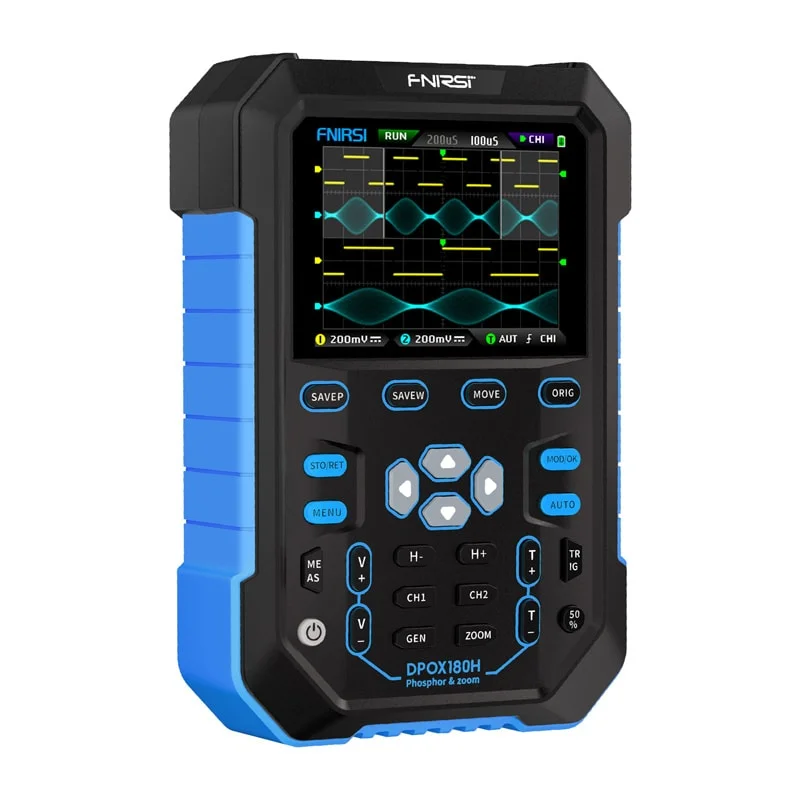

FNIRSI DPOX180H 2-in-1 kannettava digitaalinen fosforioskilloskooppi

Description

Kannettava 180 MHz:n 2-kanavainen DPO-oskilloskooppi, jossa on 20 MHz:n DDS-funktiogeneraattori ja FFT

• 180 MHz (-3 dB) analoginen kaistanleveys; jopa 500 MSPS (1 kanava) / 250 MSPS (2 kanavaa)
• 50 000 aaltomuotoa/s virkistystaajuus digitaalisen fosforin visualisoinnilla varustettuna
• Integroitu 20 MHz:n DDS-funktiogeneraattori, jossa on 14 aaltomuototyyppiä ja 1 Hz:n taajuusaskeleet

FNIRSI DPOX180H on kompakti kannettava digitaalinen fosforioskilloskooppi (DPO) elektronisten signaalien mittaamiseen ja diagnosointiin huoltotöissä, työpajoissa ja laboratorioissa. Siinä yhdistyvät kaksikanavainen oskilloskooppi, sisäänrakennettu DDS-funktiogeneraattori ja analyysitilat, kuten FFT ja X-Y, joten se soveltuu tehoelektroniikan ja digitaalisten signaalien vianmääritykseen sekä yleiseen piirien testaukseen kentällä tai laboratoriossa.

Käytännölliset signaalianalyysi- ja kaappaustyökalut

Korkean virkistystaajuuden ja digitaalisen fosforinäytön ansiosta DPOX180H auttaa paljastamaan jitterin, kohinan, epävakaudet ja harvinaiset tapahtumat, joita voi olla vaikea havaita classic-näytöillä. FFT:n kaltaiset ominaisuudet tarjoavat nopean taajuuskaavion yleiskatsauksen, kun taas X-Y-tila tukee kanavien välisten suhteiden analysointia (esim. Lissajous-kuviot). Aikapohjan zoomaus (2×-1000×) ja rullaus-/rullaustila tukevat sekä aaltomuodon segmenttien yksityiskohtaista tarkastelua että hitaasti muuttuvien signaalien jatkuvaa tarkastelua.

Sisäänrakennettu generaattori, tallennus ja kannettava käyttö

Integroitu 20 MHz:n DDS-generaattori tukee 14 aaltomuototyyppiä ja sisältää pilkkomistoiminnon, jolla voidaan leikata mitatusta aaltomuodosta osa generaattorin lähtösignaaliksi, ja siinä on tallennustilaa jopa 500 mukautetulle signaalille. Sisäiseen muistiin (120 Mbit) voidaan tallentaa jopa 250 aaltomuotoryhmää ja jopa 90 BMP-näytekuvaa, joita voidaan tarkastella laitteessa ja viedä USB:n kautta; laiteohjelmistopäivitykset hoidetaan myös USB:n kautta. 2,8 tuuman IPS-näyttö (320×240) ja yhden painikkeen AUTO-asetus tukevat nopeaa käyttöä, ja Li-ion-akku (3000 mAh) tarjoaa jopa noin 4 tunnin käyttöajan ja latautuu 5 V / 2 A:n jännitteellä. Tekniset tiedot – Valmistaja: FNIRSI – Malli: DPOX180H – Laitetyyppi: DPO) – Kanavien lukumäärä: 2 – Analoginen kaistanleveys: 180 MHz (-3 dB) – Näytteenottotaajuus: 500 MSPS (1 kanava) / 250 MSPS (2 kanavaa) – Virkistystaajuus: 50 000 aaltomuotoa/s – Näyttötekniikka: Näytötekniikka: Näytötekniikka: Näytötekniikka: Digitaalinen fosforioskilloskooppi (DPO) – Spektrianalyysi: FFT (nopea Fourier-muunnos) – Toimintatilat: Automaattinen / Normaali / Yksittäinen – Laukaisu: Nouseva reuna / laskeva reuna – Laitteiston kaistanleveysraja: 20 MHz (kytkettävissä) – X-Y-tila: Kyllä (digitaalisen fosforin kanssa) – Aikapohjan zoomaus: 2× – 1000× – Vieritystila: Kyllä (rullaus/rullaus) – Signaaligeneraattori: DDS (suora digitaalinen synteesi) – Generaattorin enimmäistaajuus: 20 MHz – Generaattorin aaltomuodot: 14 (sini, neliö, kolmio, saha, pulssi, moniääni ja muut) – Generaattorin taajuuden säätötarkkuus: 1 Hz – Paloittelutoiminto: Kyllä (aaltomuodon palasten leikkaaminen) – Mukautettujen signaalien määrä: Jopa 500 – Sisäinen muisti: 120 Mbit – Aaltomuodon tallennus: Jopa 250 ryhmää – Kuvakaappauksen tallennus: Jopa 90 tiedostoa (BMP) – Tietojen vienti: USB – Laiteohjelmiston päivitys: Kyllä (USB:n kautta) – Näyttö: IPS LCD – Näytön läpimitta: 2,8 tuumaa – Näytön resoluutio: 320 × 240 px – Automaattiset mittaukset: (yhden painikkeen AUTO) – Manuaaliset mittaukset: Kursorit – Tulosuojaus: Jopa 400 V (ylijännitesuojaus) – Virransyöttö: Li-ion-akku – Akun kapasiteetti: 3000 mAh – Akun kesto: Akun kesto: 1,5 mAh: Enintään noin 4 tuntia – Lataus: Akku on ladattavissa: (pikalataus): 5 V / 2 A – Automaattinen sammutus: Kyllä (ohjelmoitavissa, 5 min – 2 h)
