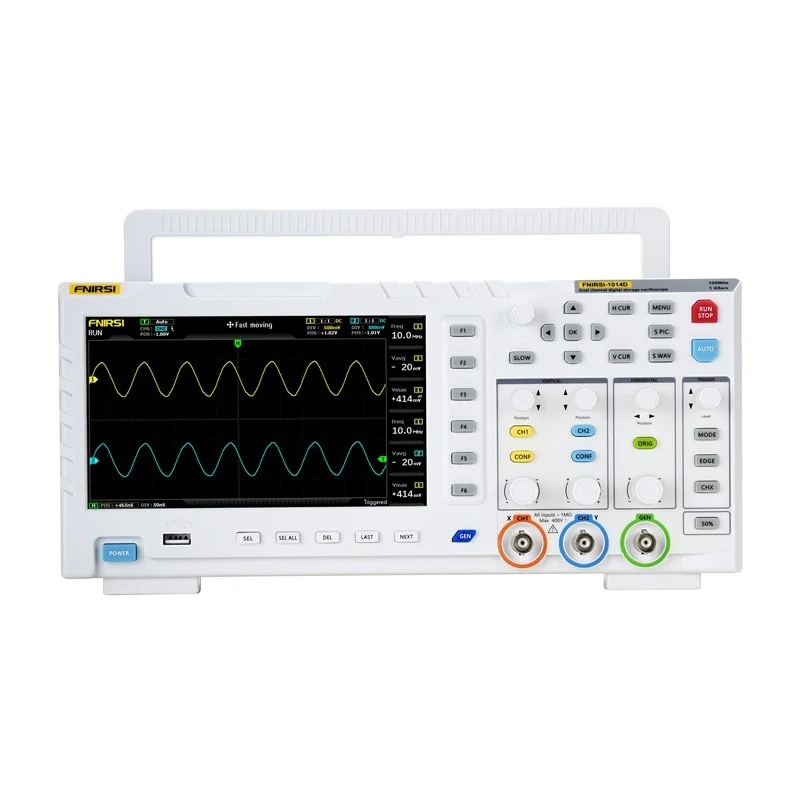

FNIRSI 1014D 2-in-1 oskilloskooppisignaaligeneraattori

Description

2-kanavainen 100 MHz:n digitaalinen oskilloskooppi, jossa on DDS-generaattori ja USB-vienti

• 100 MHz kaistanleveys, 1 GSa/s näytteenottotaajuus
• 2 kanavaa, 1 MΩ:n sisääntulovastus, 7 tuuman 800 × 480 LCD-näyttö (800 × 480)
• Sisäänrakennettu DDS-generaattori, jossa on kaappaus-ulostulo ja 1 Gt:n sisäinen tallennustila

FNIRSI 1014D on kompakti digitaalinen oskilloskooppi, jossa on integroitu signaaligeneraattori aaltomuotojen mittaamiseen, näyttämiseen ja analysointiin sekä testisignaalien tuottamiseen. Se on suunniteltu elektroniikkahuoltoon, tutkimus- ja kehitystyöhön, tekniseen koulutukseen ja harrastuselektroniikkaan – hyödyllinen piirien diagnosointiin, prototyyppien testaamiseen ja signaalien käyttäytymisen oppimiseen. Se tukee toimintoja, kuten automaattista analyysia, FFT:tä, X-Y-tilaa ja kursorimittauksia, ja siinä on sisäinen muisti aaltomuotojen ja kuvakaappausten tallentamista ja tietojen vientiä USB:n kautta.

Käytännön käyttö diagnostiikassa ja testauksessa

Kaksi kanavaa mahdollistaa signaalien vertailun piirissä, ja liipaisutilat (Auto/Single/Normal) auttavat tallentamaan sekä toistuvia aaltomuotoja että lyhyitä häiriöitä. DDS-generaattori tarjoaa 14 vakioaaltomuotoa 1 Hz:n taajuussäädöllä, ja \”kaappauslähtö\”-toiminnon avulla voit tallentaa mitatun aaltomuodon ja käyttää sitä uudelleen generaattorin lähtönä toistettavassa testauksessa ja simuloinnissa.

Tekniset tiedot – Valmistaja: FNIRSI – Malli: 1014D – Kanavat: 2 – Kaistanleveys (taajuusvaste): 100 MHz – Näytteenottotaajuus: 1 GSa/s – Tulovastus: 1 MΩ – Näyttö: 800 × 480 – Korkein testijännite: 1X: 40 V, 10X: 400 V – Laukaisutila: Yksittäinen / Normaali / Auto – Laukaisureuna: Nouseva / laskeva – Kytkentä: AC / DC – X-Y kursori: XY-asento; Y-liipaisu – Rullaustila (roll): Tuettu – Automaattinen kalibrointi: Tuettu – FFT: Tuettu – Aaltomuodon tallennus: 1000 kuvakaappausta + 1000 aaltomuotoa – Sisäinen muisti: 1 GB – Muistin syvyys: 240 Kbit – Jännitetarkkuus: ±5 % – Nousuaika: < 3 ns - Herkkyys: 50 mV ~ 500 V - Aikaperusta: 50 s ~ 10 ns - Taajuustarkkuus: ±0,01 % - Mittausparametrit: 12 tyyppiä - Generaattorin aaltomuodot: 14 tyyppiä - Kaappauslähtö: Tuettu - Tietojen vienti: USB - Virtalähde: USB: USB, USB, USB, USB, USB, USB, USB, USB, USB, USB: 5 V 2 A / 3 A / 4 A - Mitat: mitat: 310 × 145 × 70 mm
